電機軸蝸桿精密旋風銑床CYN20
發表時間：2021-08-19 閱讀次數：2462

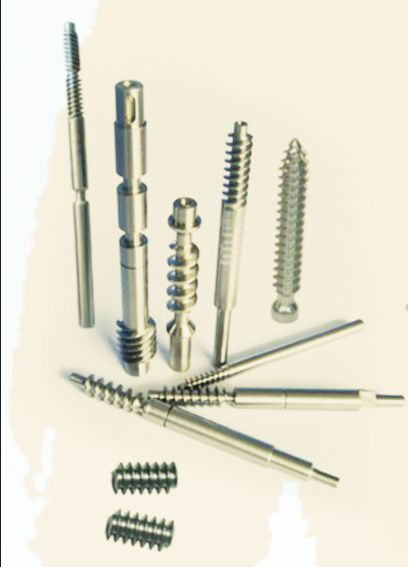

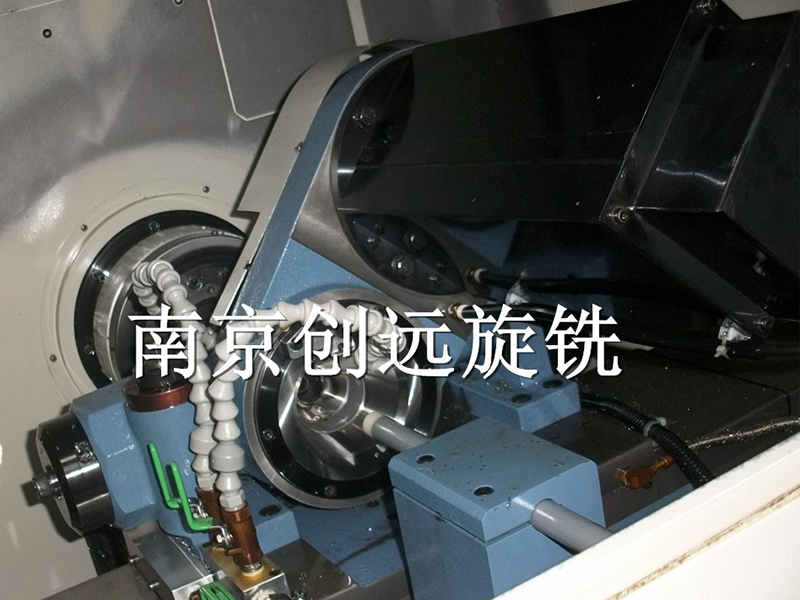

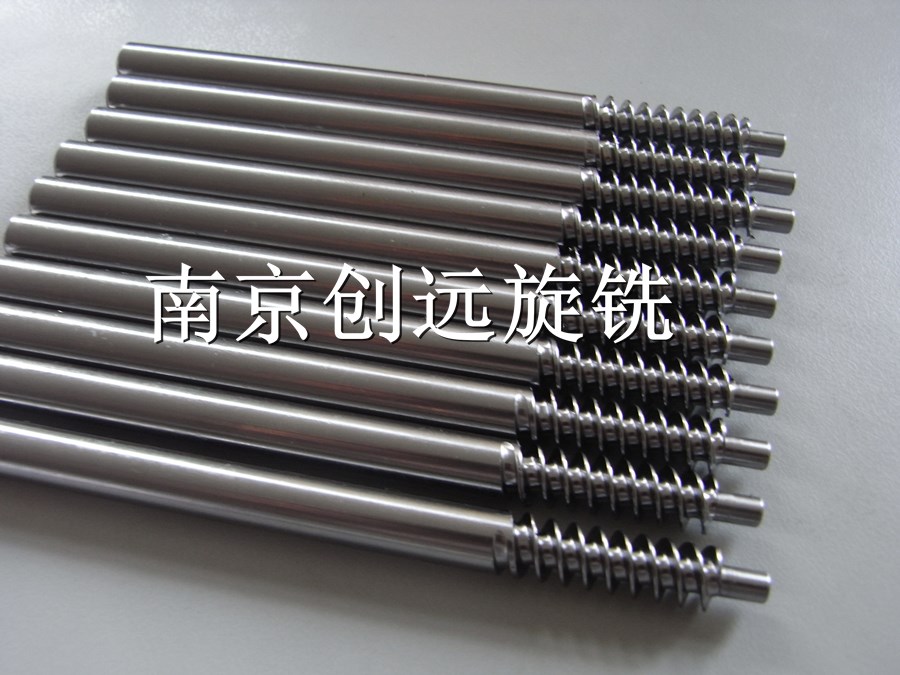

說明：CYN20-CNC 數控蝸桿旋風銑床是專門針對小模數的長軸類精密蝸桿批量加工而開發的專用機床，機床采用高速內旋銑，銑刀轉速可達6000轉，可以銑代磨，加工雨刮器蝸桿軸等長軸蝸桿，粗糙度可達Ra0.4-0.8
技術參數：
|
|
項目 |
單位 |
CYN-20CNC |
|
加工 范圍 |
銑刀最小加工直徑 |
㎜ |
Φ 5 |
|
銑刀最大加工直徑 |
㎜ |
Φ20 |
|
|
加工蝸桿模數范圍 |
|
1.5 |
|
|
最大工件長度 |
㎜ |
200 |
|
|
最大銑削螺旋角度 |
|
25 |
|
|
工件夾緊形式 |
|
油壓彈性夾頭 |
|
|
主軸夾持范圍 |
㎜ |
彈簧夾頭 ￠5～￠20 |
|
|
主軸 |
獨立蝸輪副精密主軸 |
|
伺服軸直連 |
|
進給軸 |
X 軸/Z軸行程 |
㎜ |
50/200 |
|
X 軸/Z軸快移速度 |
m/min |
8/15 |
|
|
C 軸轉速范圍 |
rpm |
0～50 |
|
|
銑刀軸 |
銑刀軸轉速范圍 |
rpm |
3000～6000 |
|
刀 具 |
刀具形式 |
|
可轉位機夾刀片 |
|
系 統 |
數控系統 |
|
廣數/西門子 4軸系統 |
|
工作精度 |
表面粗糙度 |
um |
Ra0.4-0.8 |
|
蝸桿精度 |
|
國標6-7級 |
選配：磁性排屑機，油霧收集器，自動上料機
